Cannelure du carton ondulé : de A à G, le guide

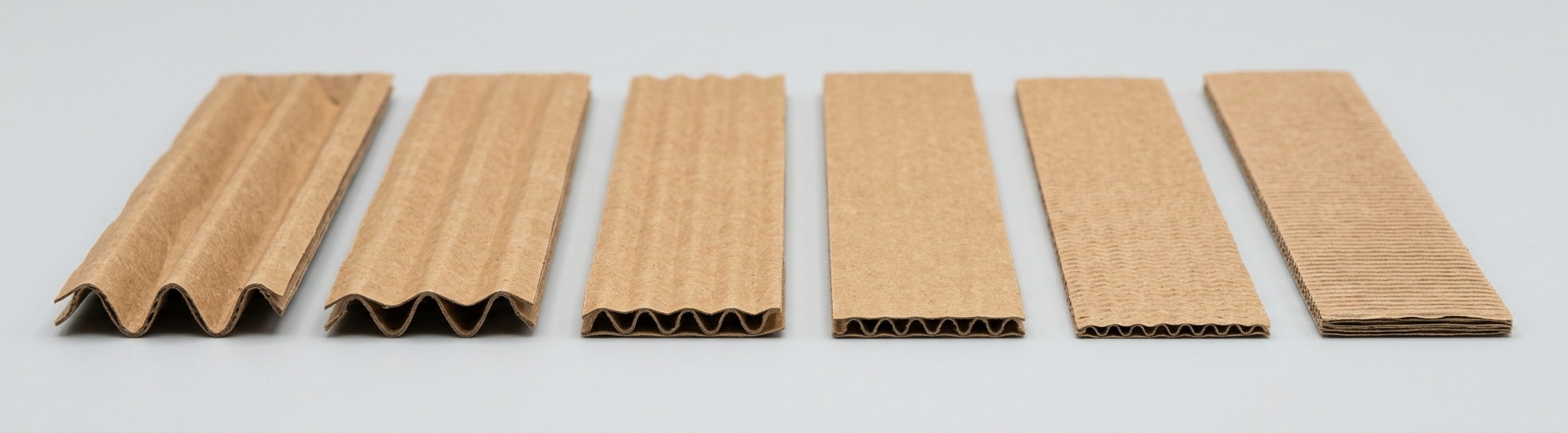

La cannelure est la feuille de papier ondulée qui donne au carton sa résistance et sa capacité d'amortissement. Sa hauteur, en millimètres, oriente directement l'usage du carton. Cette fiche présente chaque cannelure de carton ondulé, de la plus haute à la plus fine. Pour situer l'ondulé parmi les autres matières, consultez notre guide complet du carton alimentaire.
Tableau de référence des cannelures du carton ondulé
Les hauteurs ci-dessous sont des ordres de grandeur issus de la nomenclature française ; elles varient selon les fabricants. Les sources anglo-saxonnes nomment parfois différemment les plus fines (une cannelure F d'environ 0,8 mm, par exemple). Les termes « micro », « mini-micro » ou « nano-micro » ne sont donc pas des normes : pour une référence donnée, la fiche technique fait foi. Sources : Wikipédia, « Carton (matériau) » ; Wikipedia, « Corrugated fiberboard ».
| Cannelure | Hauteur indicative | Caractéristique dominante | Usage typique |
|---|---|---|---|
| A (grande cannelure) | plus de 4,5 mm | Forte résistance à la compression verticale | Emballage de protection ; largement remplacée par la C en Europe |
| C (moyenne cannelure) | 3,5 à 4,5 mm | Bon équilibre amortissement / rigidité | Caisses d'expédition, la plus répandue |
| B (petite cannelure) | 2,5 à 3,5 mm | Bonne planéité, bonne tenue à l'empilage | Présentoirs, emballages imprimés |
| E (micro-cannelure) | 1,5 à 2 mm | Finesse, bonne résistance à l'écrasement à plat | Emballages de présentation, boîtes de vente |
| F (mini-micro) | environ 1,2 mm | Très fine, rigide pour son épaisseur | Coffrets, emballages compacts |
| G ou N (nano-cannelure) | environ 0,8 mm | La plus fine courante, impression très fine | Petits contenants, packagings soignés |
Double et triple cannelure
Les cannelures se combinent en double ou triple cannelure (par exemple BC ou EB) pour cumuler leurs qualités : résistance d'une cannelure haute, planéité et imprimabilité d'une cannelure fine. Ces cartons plus épais servent aux charges lourdes et aux trajets longs, au prix d'un encombrement plus important.
Pourquoi la cannelure A a cédé du terrain
Longtemps la référence du transport, la cannelure A a largement laissé la place, en Europe, à la cannelure C, plus économique, qui offre un bon équilibre entre amortissement et rigidité pour un encombrement moindre. Un avantage logistique réel quand le volume de stockage et de transport devient un coût à part entière.
Les cannelures fines au service de la restauration
Les cannelures E, F et G amortissent moins les chocs qu'une cannelure haute, mais elles restent rigides pour leur faible épaisseur, résistent bien à l'écrasement à plat et offrent une surface lisse, facile à imprimer. Elles se prêtent aux emballages vus et manipulés : coffrets, boîtes de vente, contenants à emporter. Notre fournisseur Garcia de Pou emploie le terme « nano-micro » pour ses cartons les plus fins : c'est le cas de nos boîtes traiteur, de nos lunch boxes et de nos barquettes THE PACK.
Comment choisir sa cannelure en pratique
Le critère décisif reste l'usage final : une cannelure haute (A, C) si la priorité est la protection en transport et l'empilage de charges, une cannelure fine (E, F, G) si la priorité est la présentation, la légèreté et l'impression. Entre les deux, la cannelure B offre un compromis pour les usages mixtes. Pour comprendre la structure en amont, voir notre fiche carton ondulé contre carton compact, et pour les autres critères, nos conseils pour choisir un carton d'emballage.
La micro-cannelure (E) est une cannelure fine, d'environ 1,5 à 2 mm. Elle privilégie le rendu visuel et l'impression, contrairement aux cannelures hautes (A, B, C), pensées pour l'amortissement. Plus fines encore, la F (mini-micro) et la G ou N (nano-cannelure).
La cannelure C, d'environ 3,5 à 4,5 mm, est la plus répandue pour les caisses d'expédition.
Oui : on parle de double ou de triple cannelure (BC, EB…). Cette combinaison renforce la résistance pour les usages exigeants, au prix d'un encombrement plus important.
La cannelure décrit la structure, pas la protection contre le gras. Cette protection dépend d'une couche ou d'un film supplémentaire : voir notre fiche sur le carton qui résiste au gras et à l'humidité.
